- 產品名稱：

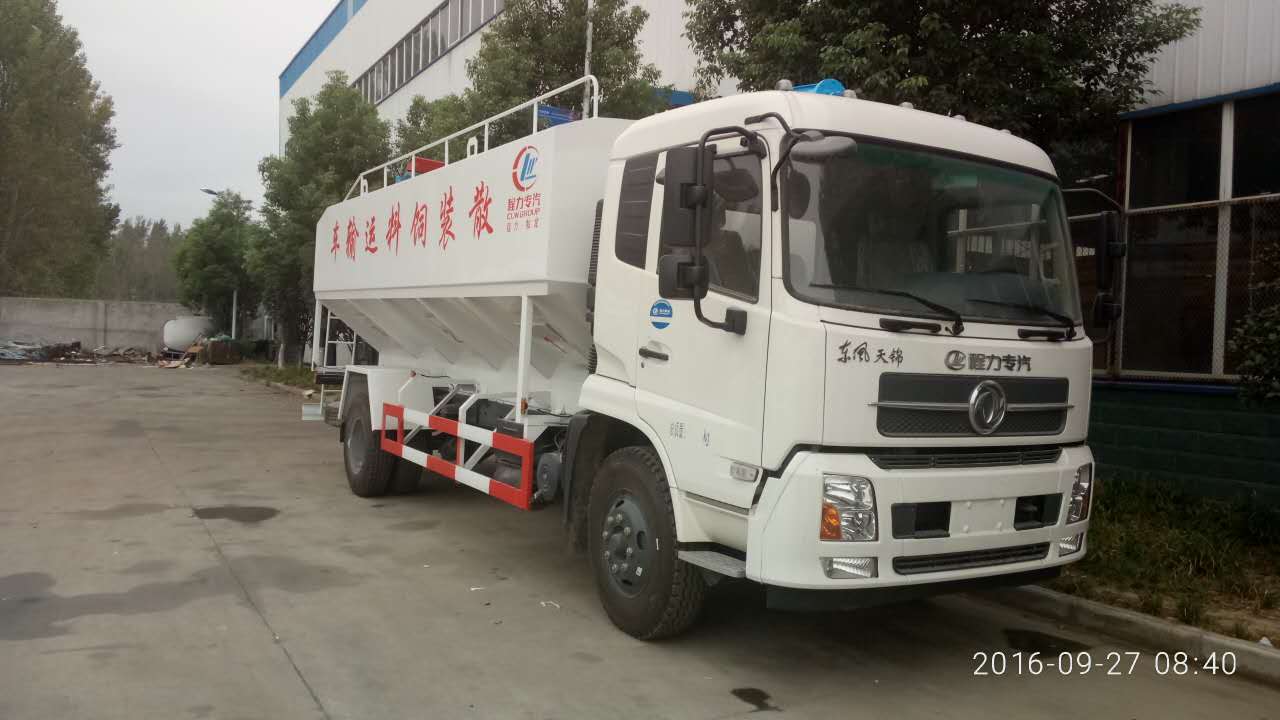

東風天錦20方散裝飼料運輸車
- 底盤品牌：
- 底盤型號：
- 產品規格：東風天錦20方散裝飼料車
- 整車價格：0.00
- 銷售經理：陳經理 138-8688-0167
- 在線客服：
| 東風天錦20方散裝飼料運輸車技術參數 | |||
| 產品名稱： | CLW5161ZSLD4散裝飼料運輸車 | 外型尺寸： | 9000X2450X3800(mm) |
| 底盤型號： | DFL1160BX5 | 貨廂尺寸： | XX(mm) |
| 總質量： | 16000(Kg) | 接近/離去角： | 20/12(°) |
| 額定質量： | 7800(Kg) | 前懸后懸： | 1430/2570(mm) |
| 整備質量： | 8005(Kg) | 最高車速： | 90(km/h) |
| 排放標準： | GB3847-2005,GB17691-2005(國Ⅳ) | ||
| 底盤參數 | |||
| 底盤型號： | DFL1160BX5 | 燃料種類： | 柴油 |
| 軸數： | 2 | 前輪距： | 1880,1920(mm) |
| 軸距： | 5000,4700,4500 | 后輪距： | 1860,1800,1820(mm) |
| 駕駛室乘人數： | 3 | 彈簧片數： | 8/10+8,7/9+6,9/10+8 |
| 輪胎數： | 6 | 軸荷： | 6000/10000 |
| 輪胎規格： | 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |

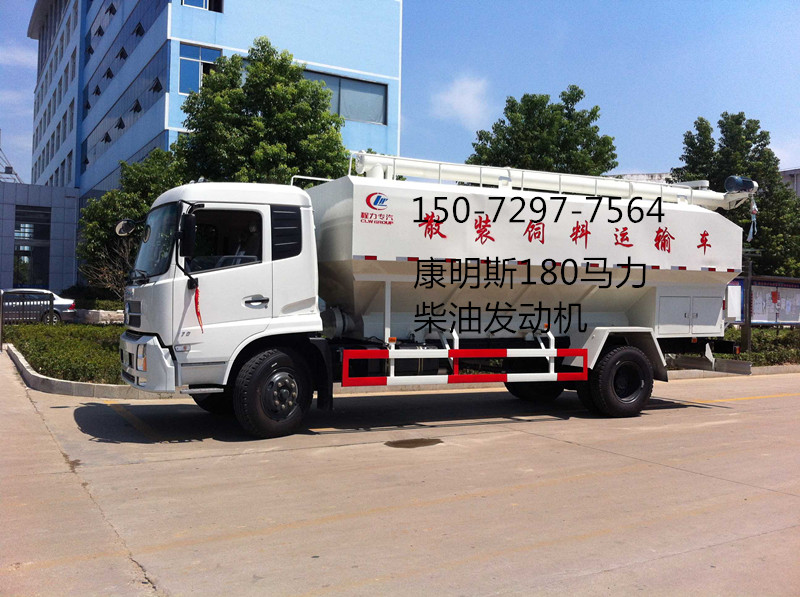

ISB180 40 | 東風康明斯發動機有限公司 | 5900 | 132 |

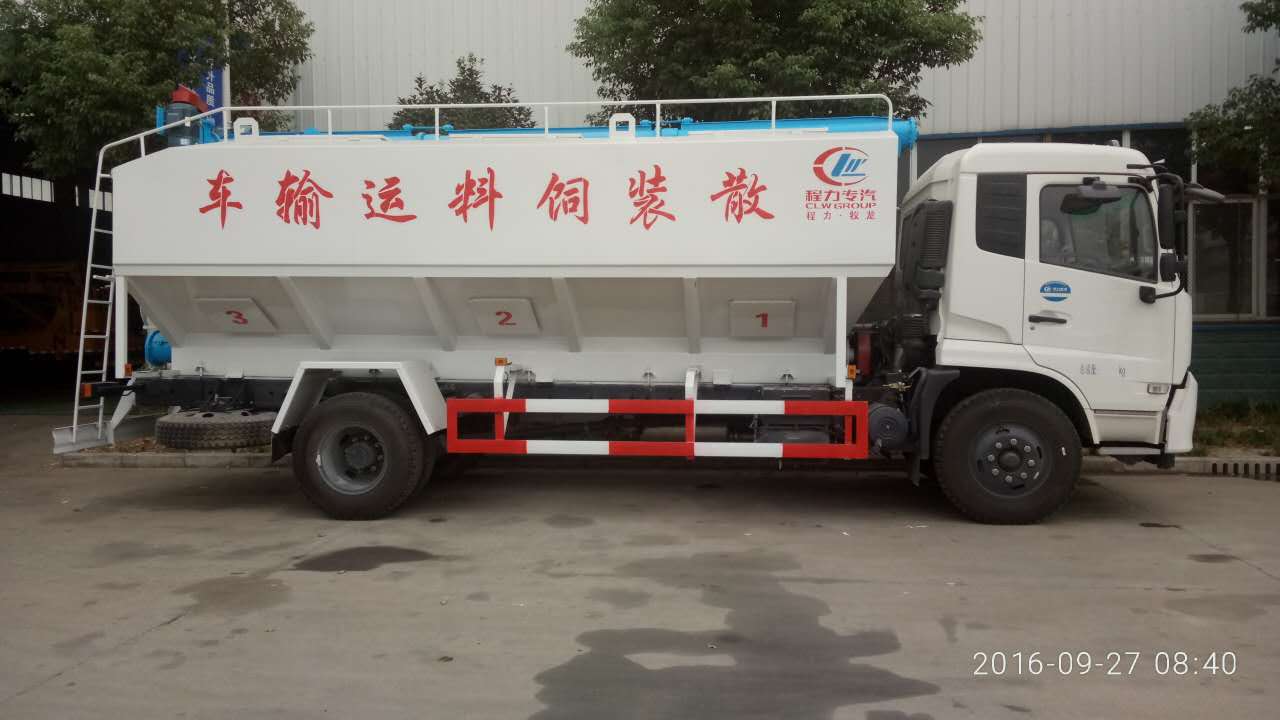

散裝飼料車箱體（飼料罐體）,箱體部分設計采用框架式結構，外表面鋼板與骨架采用螺栓連接，所有鏈接處涂密封膠密封。車箱兩個內側板與水平螺旋機呈"V"字行，確保飼料沿著斜面下滑時僅依靠重力的作用就能全部進入到螺旋機中，垂直的外側板將底盤與箱體融為一體，使整車美觀協調。箱體共設四個倉，中間兩個倉位常開倉，即直接通向水平螺旋機，前后兩個倉位常閉倉，分別設有出料倉門，只有打開倉門才能與螺旋機相通。
液壓傳動系統,液壓系統是散裝飼料車的核心部分，為保證該系統穩定可靠，采用雙聯葉片泵雙作用回轉，由液壓缸往復動作回轉和馬達旋轉動作回路組成，液壓泵與底盤取力器通過萬向聯軸器相連，實現動力輸出，輸出轉速可隨發動機轉速變化而改變，總體布局采用分散式結構，泵，馬達，方向閥等關鍵部件均采用進口件。

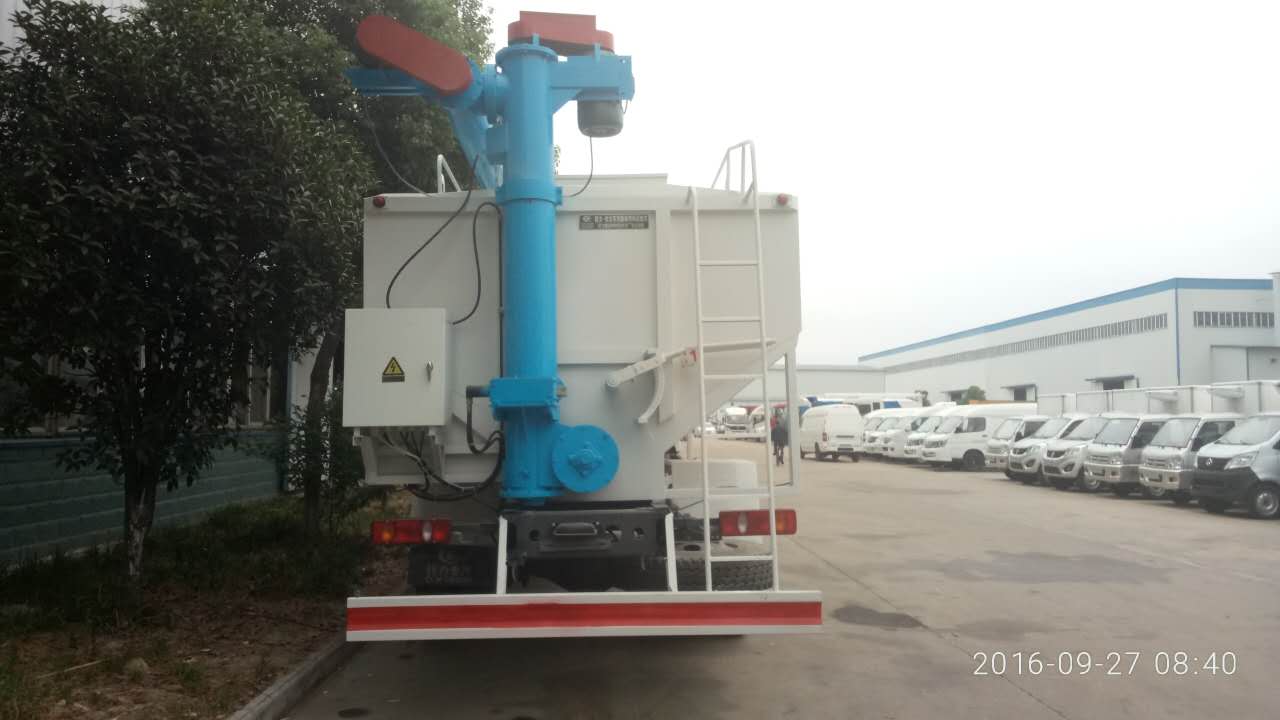

旋轉裝置:為使車上方傾斜螺旋機卸料出口與儲料塔塔口對接，要求傾斜螺旋機除了能夠升降外還需要一定范圍內的旋轉，因傾斜螺旋機與垂直螺旋機由液壓缸連為一體，設計在垂直螺旋機上的選擇裝置采用渦輪蝸桿減速器與鏈條傳動實現對傾斜螺旋機和垂直螺旋機在180°范圍內旋轉。
散裝飼料車工作原理:袋料,散裝飼料車在工作的時候首先打開箱體頂部中間兩倉的接料口，裝滿第一種飼料并保證每倉裝載3T然后打開最前及最后兩倉接料口，裝第二種飼料。這兩個倉位常閉倉，設有單獨倉口，因此也可分別裝載兩種飼料，這樣就實現整車裝運三種不同飼料的功能。
卸料:到達養殖場的儲料塔后，檢查各操作手柄，到達養殖場的儲料塔后檢查各操作手柄，使卸荷閥處于打開卸荷狀態斷開離合器，閉合取力器開關處于工作狀態。注意調整發動機的轉速處于怠縱手柄置于舉升位置待油缸活塞桿伸出傾斜螺機舉升至料塔相應高度時關閉操縱手柄。利用蝸輪蝸桿減速搖把旋轉螺旋機調整傾斜螺旋機出料口與儲料塔口對接。準備就緒以后依次打開傾斜、垂直螺旋機馬達操縱手柄、水平螺旋機馬達操縱手柄飼料即可通過這三臺螺旋機源源不斷地輸送至儲料塔中當飼料車輸送兩種飼料時必須先卸箱體中間兩個常開倉的第一種飼料然后打開前后兩個倉常閉倉門將飼料車開至第二種飼料的儲料塔處重復第一種飼料的卸料過程最后打開后倉的常閉倉門將車開至第三種飼料儲料塔處完成全卸料過程現國內有太中型飼料廠、養殖場數百家過去對大噸位散裝飼料車的需求主要依賴于進口因此該車型將有廣闊的市場前景。濾芯的結構見圖濾筒采用壁厚為不銹鋼焊管、濾網采用不銹鋼網目數也即是過濾精度、由泵允許通過的最小雜物尺寸來決定將濾網卷成圓筒狀放置在濾筒內側通過壓力焊機在濾筒、壓板之間點焊使濾網牢固地貼緊濾筒內側。
作業步驟：一、進場前準備
1.司機將車停在場外，司機下車在門衛處登記。
2.統保對料車進行沖洗，沖洗時確保沖洗完全，沖洗時間不得少于10分鐘。
3.司機換鞋后，噴手消毒并經過消毒通道全身消毒后，按照場長或技術員指揮開車入場。
4.司機將車輛駛入（車速≤5km/h）消毒池浸泡輪胎消毒，消毒過程中應移動料車保證輪胎能完全浸泡。車輛經消毒池后，由場長或技術員指揮，司機緩慢（車速≤5km/h）將車駛入消毒通道進行噴霧消毒。
5.噴霧消毒后，料車靜置15分鐘，司機洗澡、消毒、換鞋后開車入生產區。
二、打料流程
1.料車經場長或技術員指揮，統保對料車卸料的順序進行安排。
2.司機把車開到指定的區域，不得超出區域線，場長或技術員確認到區域后命令電工用汽車停車定把前輪固定住。

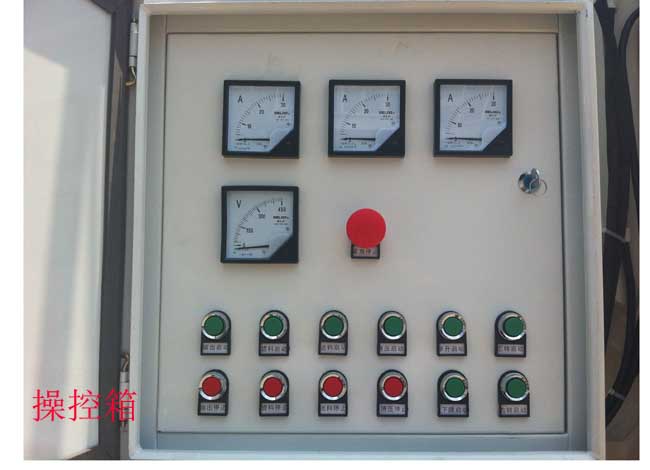

3.司機下車仔細檢查料車車況、送料臂控制箱、外接電源線及插頭、地線、上車頂的扶梯、車料倉蓋板等，確保一切部件隨時能正常運行。
4.司機檢查無誤后，由電工插上電源（自帶電源的除外）。場長或技術員在車旁指揮，司機按照指揮操作。
5.打料時必須熄火制動(自帶電源車制動不熄火)，司機要聽從場長或技術員的統一指揮。

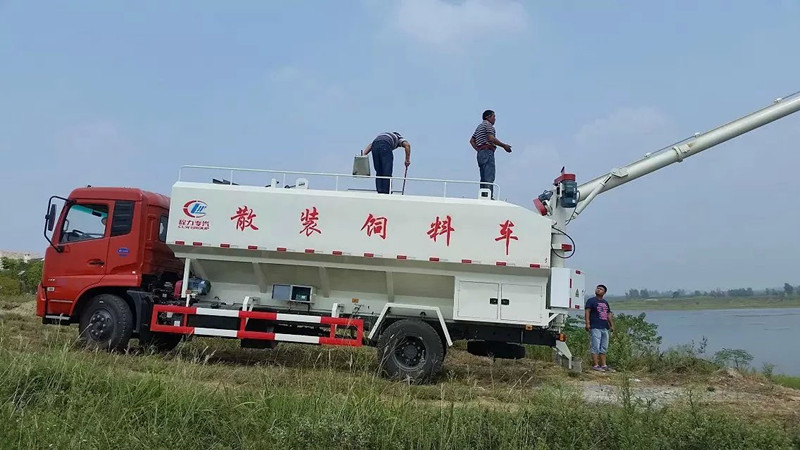

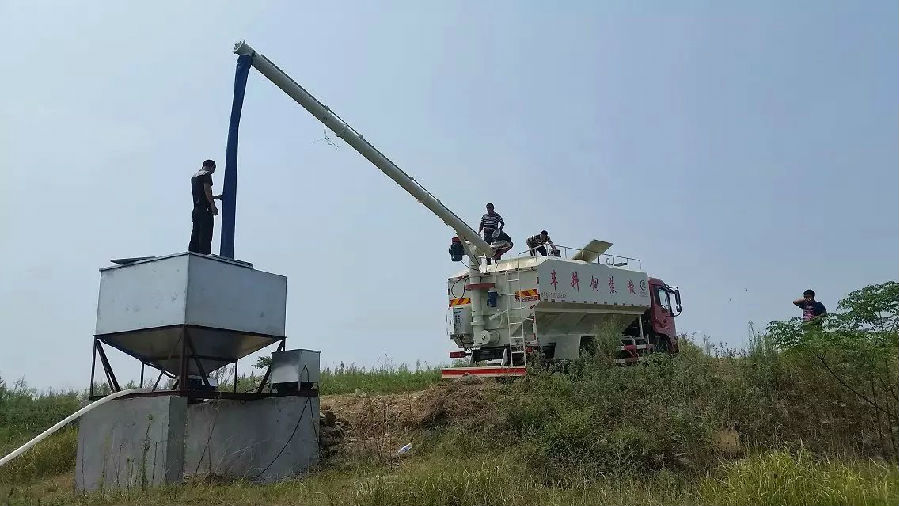

6.司機按照指揮調整好送料臂的角度和高度，對準送料臂與料塔口的位置，經場長或技術員核實后準備打料。
7.如需要查看打料情況，打料一段時間后，場長或技術員指揮料車不動且電工拔下電源后，電工佩戴好安全帽和安全帶后，從爬梯爬至料塔頂，查看料塔飼料是否達到料量要求。如不滿則待電工下塔后繼續打料，直至達到要求。
8.打料結束，司機先將送料臂升高，由場長或技術員確認出料口與料塔打料口完全分離，司機再將送料臂旋轉到料車原來位置放好，由電工切斷料車電源，并將電源線收起。經場長或技術員確認無誤后，命令電工移走放在前輪的汽車停車定，司機方可啟動料車離開。
9.進行下一個料塔的打料。
散裝飼料運輸車是如何工作的，原理是什么？
電動絞龍散裝飼料車卸料流程
1.散裝飼料車卸料先操作“輸出啟動”按鈕，讓出料管前端的絞龍工作。
2.散裝飼料車卸料操作“提料啟動”按鈕，其功能是將飼料提升至絞龍出料口的高度。
3.散裝飼料車卸料操作：“送料啟動”按鈕，使倉內的飼料進入絞龍中。
散裝飼料車主要是為了解決飼料運輸而設計的，以前的運送方式以袋裝為主，飼料配置好后分裝入袋，然后還要請工人再搬到大卡車上，到了目的地以后還需要卸貨，僅裝貨卸貨兩個步驟，就需要耗費不少的財務支出，而散裝飼料車僅司機一人就能操作，所以該現代化設備的前景是十分可觀的
